Пульты для запуска фейерверков
sTsДата: Суббота, 25.12.2010, 15:37 | Сообщение # 271
Подполковник
Группа: Проверенные
Сообщений: 136
Награды: 7
Репутация: 0
Статус: Offline
Тебе нужно взять чуть больше чем ток на который рассчитан пульт. Сила тока зависит от сопротивления цепи (закон Ома), при коротком замыкании у тебя ток будет за 100 А, поэтому и нужен предохранитель. А если поставишь нагрузочные резисторы, то даже при коротком замыкании ток выше 12 А не вырастет. 4.5 Ач - это емкость амперчасов, т.е. при токе 4.5 А у тебя аккумулятор разрядиться за 1 час.

Сообщение отредактировал sTs - Суббота, 25.12.2010, 15:38

ильенДата: Четверг, 30.12.2010, 00:40 | Сообщение # 272
Рядовой
Группа: Проверенные
Сообщений: 17
Награды: 0
Репутация: 0
Статус: Offline
спасибо)

alexval2007Дата: Четверг, 30.12.2010, 21:28 | Сообщение # 273
Электро воспламенитель
Группа: Администраторы
Сообщений: 662
Награды: 7
Репутация: 7
Статус: Offline
Quote (sTs)

Все очень просто: либо покупаешь плавкий предохранитель на 7-10 А, либо покупаешь 5 шт резисторов мощностью по 5 Вт каждый, в сумме это и будет 25 Вт. Соединяешь резисторы параллельно. Ставишь их туаккумулятором и тумблером включения, вот и все.
http://ru.wikipedia.org/wiki....E%D1%80

я советую использовать и то и другой резисторы основная защита гасящая на себе токи короткого замыкания а предохранитель дополнительная на случай полного короткого замыкания грозящего повреждением проводов и прочего электрического хозяйства пульта

ильенДата: Понедельник, 03.01.2011, 00:17 | Сообщение # 274
Рядовой
Группа: Проверенные
Сообщений: 17
Награды: 0
Репутация: 0
Статус: Offline
а можете схемку черкануть плизз

sTsДата: Понедельник, 03.01.2011, 01:03 | Сообщение # 275
Подполковник
Группа: Проверенные
Сообщений: 136
Награды: 7
Репутация: 0
Статус: Offline
праздники прошли, теперь могу...

а это применительно к моему пульту: http://s005.radikal.ru/i209/1101/17/196743df770d.gif


Сообщение отредактировал sTs - Понедельник, 03.01.2011, 15:18

ильенДата: Понедельник, 03.01.2011, 01:10 | Сообщение # 276
Рядовой
Группа: Проверенные
Сообщений: 17
Награды: 0
Репутация: 0
Статус: Offline
а можете ешё схемку с плавкими предохранителями и обьясните плизз

sTsДата: Понедельник, 03.01.2011, 01:17 | Сообщение # 277
Подполковник
Группа: Проверенные
Сообщений: 136
Награды: 7
Репутация: 0
Статус: Offline
так там и есть плавкий предохранитель между батареей и выключателем. А чего объяснить? Может лучше в личке или по скайпу?

ильенДата: Понедельник, 31.01.2011, 21:49 | Сообщение # 278
Рядовой
Группа: Проверенные
Сообщений: 17
Награды: 0
Репутация: 0
Статус: Offline
давай лучьше в аське 637330636.

Добавлено (31.01.2011, 21:49)
---------------------------------------------
подскажите пожалуйста как сделать индикатор окончания заряда?


alexval2007Дата: Вторник, 01.02.2011, 21:44 | Сообщение # 279
Электро воспламенитель
Группа: Администраторы
Сообщений: 662
Награды: 7
Репутация: 7
Статус: Offline
у него аси нет качай скайп wink

Индикатор заряда аккумулятора.
Эта простенькая схемка поможет быстро определить - помер аккумулятор в вашем авто или еще нет. Схемка вот она

Итак, имеется три светодиода, которые будут загораться в зависимости от напряжения бортовой сети. Если напряжение 10В и меньше - горит светодиод HL1 - его лучше взять красного цвета. Если напряжение составляет 11...13В - горит желтый HL2. Если же напряжение 14В - гореть будет красный HL3.

Светодиоды можно применять любые, соответствующих цветов. Транзисторы КТ315Б и КТ361Б можно заменить на КТ3102БМ и КТ3107Б соответственно. Стабилитрон Д814В можно заменить на КС510А, а Д814Д - на КС512А.

Значит так вот аналоги на стабилитроны
Д814д - BZX55C12, стабилитрон 12В, 0.5Вт
Д814в - BZX55C10, стабилитрон 10В, 0.5Вт
ТРАНЗИСТОРЫ КТ315Б ЕГО БОЛЕЕ СОВРЕМЕННЫЙ АНАЛОГ КТ3102Б а ИМПОРТНЫЙ АНАЛОГ BC546B или BC547B вот расположение ножек

Транзистор КТ361Б ЕГО БОЛЕЕ СОВРЕМЕННЫЙ АНАЛОГ КТ3107Б а ИМПОРТНЫЙ АНАЛОГ BC556B или BC557B расположение ножек идентично переведшему транзистору
мощность резисторов 0,125Вт светодиоды любые
http://radiokot.ru/circuit/analog/measure/01/
http://radiokot.ru/circuit/analog/measure/02/


ильенДата: Вторник, 01.02.2011, 23:29 | Сообщение # 280
Рядовой
Группа: Проверенные
Сообщений: 17
Награды: 0
Репутация: 0
Статус: Offline
спасибо)

alexval2007Дата: Среда, 02.02.2011, 16:00 | Сообщение # 281
Электро воспламенитель
Группа: Администраторы
Сообщений: 662
Награды: 7
Репутация: 7
Статус: Offline
и ещё вариантик http://kazus.ru/shemes/showpage/0/419/1.html

HitmannДата: Среда, 02.02.2011, 21:00 | Сообщение # 282
Сержант
Группа: Проверенные
Сообщений: 34
Награды: 1
Репутация: 0
Статус: Offline

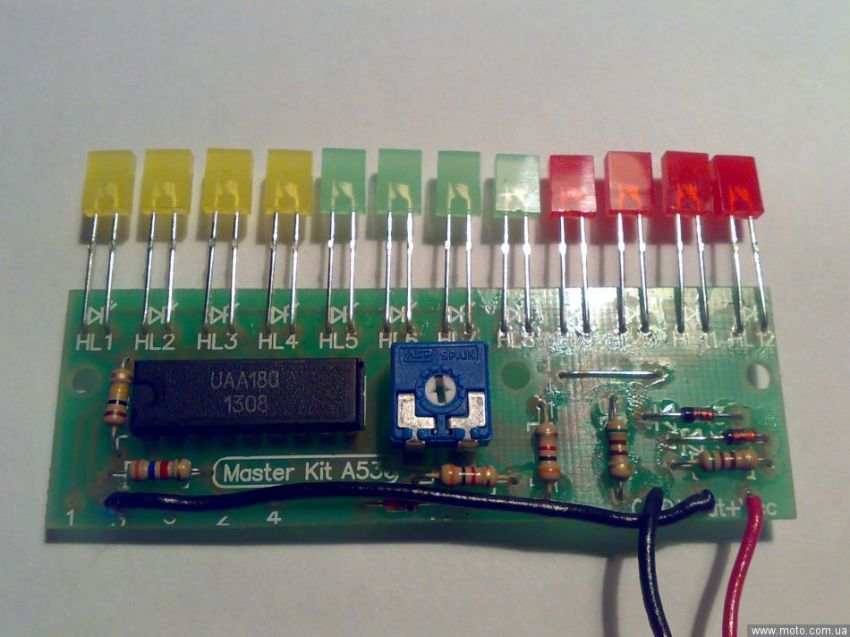

и еще вариантик

sTsДата: Четверг, 03.02.2011, 01:59 | Сообщение # 283
Подполковник
Группа: Проверенные
Сообщений: 136
Награды: 7
Репутация: 0
Статус: Offline
Последняя стоит у меня в пульте, схема очень простая (минимум деталей и никаких транзисторов - их спалить легко), если надо, скину!
P.S. Аська у меня есть, просто я ее не люблю, но пока работает.

alexval2007Дата: Четверг, 03.02.2011, 17:51 | Сообщение # 284
Электро воспламенитель
Группа: Администраторы
Сообщений: 662
Награды: 7
Репутация: 7
Статус: Offline
Hitmann, сие чудо сняли с производства такчто собирать самому схем в инете хватает но микросхема дороговата
